Эффективность применения средств тестирования программно-аппаратных СЗИ

В статье описывается назначение, состав и принцип функционирования разработанного вспомогательного средства автоматизированного тестирования функций безопасности «мобильных» программно-аппаратных средств защиты информации (СЗИ), функционирующих в операционной системе средств вычислительной техники и имеющих USB-интерфейс подключения – коммутатора USB-канала. Показана эффективность использования данного средства совместно с разработанным автором комплексом программ для тестирования функций безопасности программно-аппаратных СЗИ.

Ключевые слова: «мобильные» программно-аппаратные СЗИ, коммутатор USB-канала, комплекс программ тестирования функций безопасности.

Введение

В настоящее время информационные системы создаются и развиваются очень быстро за счет использования эффективных инструментальных средств, в связи с этим необходимо максимально сократить время, затрачиваемое на разработку СЗИ, выделив этапы, которые можно полностью автоматизировать или автоматизировать при определенных условиях. К таким этапам относятся тестирование, верификация и исправление найденных ошибок. Эти этапы неоднократно повторяются в процессе разработки СЗИ. Сокращения временных затрат на разработку СЗИ можно достичь за счет автоматизации процесса тестирования его функций безопасности.

Для программных СЗИ существует большое количество разнообразных средств автоматизации тестирования [1], применение которых может быть затруднено для программно-аппаратных СЗИ из-за наличия аппаратного компонента и особенностей его функционирования, а также специфики реализации функций безопасности [2–4].

Аппаратный компонент может быть «мобильным» – отчуждаемым от средства вычислительной техники (СВТ) в течение эксплуатации программно-аппаратного СЗИ. В этом случае при проведении тестирования функций безопасности СЗИ его иногда необходимо переподключать к СВТ, то есть физически отключать, затем подключать к соответствующему интерфейсу.

Автоматизировать процесс тестирования функций безопасности таких СЗИ с использованием только комплекса программ тестирования затруднительно, необходимо применять вспомогательное средство, учитывающее особенности функционирования аппаратного компонента СЗИ [5, 6]. Такое средство должно эмулировать физическое отключение и подключение СЗИ к определенному интерфейсу СВТ автоматизированным способом.

Сэмулировать подключение и переподключение СЗИ к СВТ можно с помощью программных средств (с использованием BIOS, настройкой конкретной операционной системы (ОС)). Однако при этом такое подключение и переподключение может не полностью эмулировать физическое отключение (например, может не происходить отключение питания), что делает невозможным использование таких программных средств для тестирования функций безопасности «мобильных» программно-аппаратных СЗИ, функционирующих в среде ОС СВТ. Кроме того, такие программные средства могут быть не универсальными для различных версий ОС, BIOS и так далее. В связи с этим для подключения и переподключения к СВТ «мобильных» программно-аппаратных СЗИ, функционирующих в среде ОС, целесообразно применять именно программно-аппаратные, а не программные средства. Проведенный анализ открытых источников показал, что средств, реализующих возможность эмуляции физического подключения/отключения СЗИ к СВТ на рынке не представлено, поэтому такое средство требуется разработать.

Вспомогательное средство тестирования – коммутатор USB-канала

При разработке средства, реализующего возможность эмуляции физического подключения/отключения СЗИ к СВТ необходимо учитывать тип интерфейса подключения «мобильного» СЗИ к СВТ, при этом принцип работы для различных интерфейсов должен быть единообразен. Также данное средство, реализованное для одного из типов интерфейса, должно быть применимо для различных СЗИ, использующих этот интерфейс для подключения к СВТ.

В соответствии с изложенными принципами в ОКБ САПР был разработан так называемый коммутатор USB-канала (внешний вид изображен на рис. 1), предназначенный для автоматизации тестирования функций безопасности «мобильных» СЗИ, подключаемых к USB-интерфейсу СВТ.

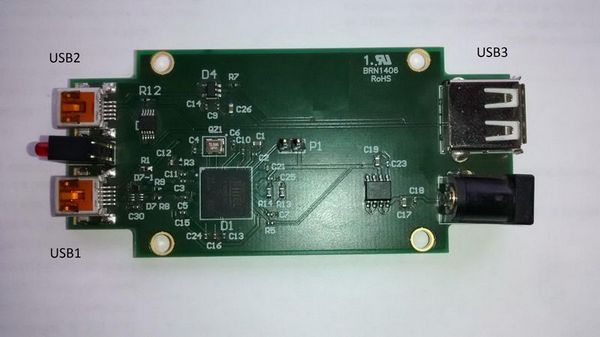

Рис. 1. Коммутатор USB-канала

Данный комплекс представляет собой:

• программно-аппаратное средство, устанавливаемое между USB-интерфейсом СВТ и СЗИ «в разрыв» USB-канала, и осуществляющее его коммутацию в соответствии с командами, поступающими по каналу управления;
• программное обеспечение, позволяющее программно из ОС СВТ подать соответствующую команду по каналу управления (включить или отключить передачу данных и питание для коммутируемого USB-устройства).

Такое средство способно физически прерывать питание различных подключаемых к нему USB-устройств (например, ПСКЗИ ШИПКА и СН «Секрет» производства ОКБ САПР) без их физического отключения или переподключения. Коммутатор USB-канала с подключенным коммутируемым СЗИ – ПСКЗИ ШИПКА изображен на рис. 2.

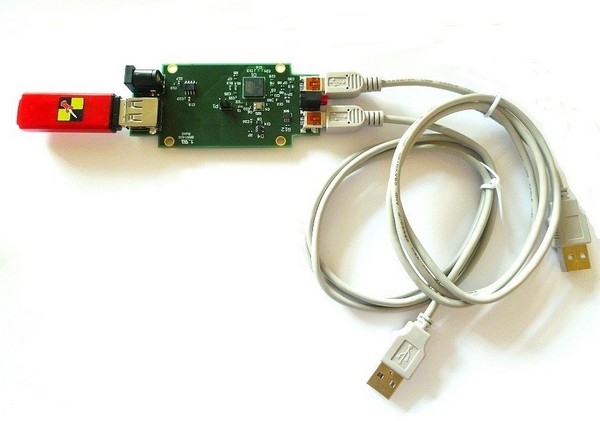

Рис. 2. Коммутатор USB-канала с подключенным коммутируемым СЗИ – ПСКЗИ ШИПКА

Коммутатор USB-канала предназначен для выполнения следующих функций:

• управляемое переподключение USB-устройств в процессе автоматизированного тестирования функций безопасности СЗИ (то есть коммутатор USB-канала используется как вспомогательное средство тестирования);
• управляемая блокировка доступа к USB-каналу (коммутатор USB-канала – как компонент СЗИ, реализующий блокировку запрещенных USB-устройств и позволяющий осуществлять доступ к разрешенным USB-устройствам).

Функционально коммутатор USB-канала состоит из следующих компонентов:

• аппаратный компонент c внутренним ПО (firmware), запускающимся при поступлении питания и выполняющим основной функционал программно-аппаратного комплекса;
• программный компонент (внешнее ПО), состоящий из:
• библиотеки для встраивания и использования комплекса в стороннем ПО;
• утилиты командной строки для выполнения коммутации USB-устройств (с использованием библиотеки).

Коммутация USB-канала обеспечивается синхронным включением и выключением мультиплексора линий данных и питания. Команды между внешним и внутренним ПО передаются путем обмена сообщениями специального формата по управляющему каналу данных.

С использованием библиотеки для встраивания комплекса в стороннее ПО или работающей на ее основе утилиты командной строки можно подать следующие команды аппаратному компоненту:

• включить передачу данных и питание;
• отключить передачу данных и питание;
• запросить состояние коммутации.

 Программный интерфейс коммутатора USB-канала предоставляет следующий набор функций:

• std::list<std::string> US_Enumerate();
• std::string US_ON(std::string usbSwitcher);
• std::string US_OFF(std::string usbSwitcher).

Где:

• usbSwitcher – строка (из списка, возвращаемого US_Enumerate()), идентифицирующая коммутатор USB-канала, которому передается команда (вида «OKB SAPR USB Switcher X», где X – номер подключенного к СВТ коммутатора, начиная с «0»);
• US_Enumerate – функция, осуществляющая поиск и вывод списка найденных и доступных в данный момент коммутаторов USB-канала (либо пустой список – в случае отсутствия подключенных к СВТ коммутаторов);
• US_ON – функция, передающая команду на включение передачи данных и питания устройств, подключенных к коммутатору USB-канала (в случае корректного завершения работы возвращает «SUCCESS», иначе – генерируется исключение типа std:string с подробным описанием ошибки);
• US_OFF – функция, передающая команду на отключение передачи данных и питания устройств, подключенных к коммутатору USB-канала (в случае корректного завершения работы возвращает «SUCCESS», иначе – генерируется исключение типа std:string с подробным описанием ошибки).

При использовании коммутатора USB-канала с помощью утилиты командной строки (USBSwitcherConsole.exe) необходимо передавать на вход следующие параметры:

• list – для вывода списка доступных коммутаторов USB-канала (то есть реализуется выполнение функции US_Enumerate из библиотеки встраивания и использования комплекса в стороннем ПО);
• on <switcherName> – для включения передачи данных и питания устройств, подключенных к соответствующему коммутатору (то есть реализуется выполнение функции US_ON из библиотеки встраивания и использования комплекса в стороннем ПО). Без указания <switcherName> команда отправляется на первый доступный коммутатор;
• off <switcherName> – для отключения передачи данных и питания устройств, подключенных к соответствующему коммутатору (то есть реализуется выполнение функции US_OFF из библиотеки встраивания и использования комплекса в стороннем ПО). Без указания <switcherName> команда отправляется на первый доступный коммутатор.

Комплекс программ тестирования функций безопасности программно-аппаратных СЗИ

С использованием требований к средствам тестирования различных видов функций безопасности программно-аппаратных СЗИ и среде их применения, представленных в [5] и [6], разработан программный комплекс «Тестирование функций безопасности программно-аппаратных средств защиты информации» (свидетельство о государственной регистрации программы для ЭВМ №2016616332). Данный комплекс программ предназначен для тестирования функций безопасности следующих программно-аппаратных СЗИ при внедрении их в ИС: ПСКЗИ ШИПКА – персональное средство криптографической защиты и ПАК СЗИ НСД «Аккорд-Х» – программно-аппаратное средство разграничения доступа пользователей в ОС. Также в комплекс входит программа верификации программно-аппаратных СЗИ по результатам тестирования.

Применение разработанного комплекса совместно с рассмотренным коммутатором USB-канала позволяет выполнять автоматическое тестирование различных видов функций безопасности программно-аппаратных СЗИ, обеспечивая при этом полноту тестирования и исключая неточности его проведения за счет «человеческого фактора», а также – сократить временные затраты на данный процесс.

Оценка эффективности использования средств тестирования функций безопасности программно-аппаратных СЗИ

Для оценки эффективности использования разработанного комплекса программ тестирования, в том числе совместно с вспомогательным средством тестирования – коммутатором USB-канала, было проведено несколько экспериментов ручного тестирования функций безопасности различных версий следующих программно-аппаратных СЗИ: ПСКЗИ ШИПКА и ПАК СЗИ НСД «Аккорд-Х».   При этом тестирование поочередно проводилось на различных ОС, в которых, согласно документации на комплексы, может функционировать каждое из этих СЗИ, а также – с различными исполнениями аппаратных компонент, реализующих функции безопасности рассматриваемых средств защиты. При проведении каждой проверки было измерено затраченное на нее время, а также время анализа полученных результатов. На основании среднего значения времени, затраченного на проведение ручного тестирования в каждой из поддерживаемых ОС со всеми вариантами исполнений аппаратной компоненты, а также времени анализа его результатов, было рассчитано общее суммарное время ручного тестирования для каждого из рассматриваемых средств защиты. Также в каждом эксперименте на основании полученных при тестировании ошибок была выполнена верификация СЗИ, измерено время ее ручного проведения (не включающее время, затраченное на тестирование) и получено его среднее значение.

Затем было проведено автоматическое тестирование функций безопасности выбранных программно-аппаратных СЗИ с использованием разработанных программ тестирования и необходимых вспомогательных средств тестирования (во всех ОС, со всеми исполнениями аппаратной компоненты). После чего рассчитано общее суммарное время данного тестирования (рассчитывается с учетом параллельного выполнения программ тестирования и анализа результатов их работы) и время на проведение верификации с использованием соответствующей программы из разработанного комплекса.

При анализе экспериментов показано, что временные характеристики для ручного тестирования рассчитываются в человеко-часах, а для автоматического – в часах, кроме времени анализа результатов автоматических проверок.  Помимо этого, при переводе затраченного на ручное тестирование времени из человеко-часов в человеко-дни необходимо учитывать, что рабочий день обычно составляет 8 часов (то есть 1 человеко-день соответствует 8 человеко-часам). Такого ограничения нет при расчете временных характеристик для автоматического тестирования – программы тестирования могут работать и без участия тестировщика, то есть и в нерабочее время. Таким образом, общее затраченное время при переводе из часов в дни для ручного и автоматического тестирования рассчитывается по-разному. При этом необходимо учитывать, что анализ результатов автоматического тестирования может выполняться параллельно с функционированием программ тестирования.

Проведенные экспериментальные исследования показали, что временные затраты на ручное тестирование и верификацию одной версии любого из рассматриваемых средств защиты являются достаточно большими – для их проведения во всех возможных ОС со всеми возможными вариантами исполнения аппаратной компоненты в среднем необходимо более полугода работы одного тестировщика, из которых ручная верификация займет не менее двух рабочих дней. При этом важным является тот факт, что временные затраты на тестирование и верификацию включаются во время, затрачиваемое на внедрение СЗИ в ИС, а это значит, что в рассматриваемом случае внедрение будет также продолжаться не менее полугода. Кроме того, в процессе внедрения средства защиты в ИС может быть найден ряд ошибок, влияющих на пользовательские и функциональные характеристики данной системы. На основании этого будет необходимо вносить изменения в СЗИ с последующей сборкой его очередной версии, также требующей тестирования и верификации, а предыдущие их результаты окажутся неактуальными. Тем самым повторное тестирование и верификация увеличат срок внедрения еще на полгода. То есть проведение ручных проверок с учетом достаточно быстрого изменения условий тестирования (выхода обновлений для ИС, ОС и тому подобное) приводит к неадекватным срокам внедрения СЗИ в ИС [5, 6].  На автоматическое тестирование затрачивается не более одного-двух месяцев, а результаты автоматической верификации можно получить в течение нескольких минут, что уже представляет собой адекватные сроки.

 В результате за время одного цикла полного ручного тестирования программно-аппаратного СЗИ со всеми возможными сочетаниями ОС и исполнений аппаратной компоненты, при автоматическом тестировании с аналогичными условиями уже будут исправлены все выявленные ошибки, произведены повторное тестирование и верификация, а также завершено внедрение в ИС. Аналогичная ситуация будет складываться в случае, когда для внедрения в ИС нет необходимости тестировать все возможные сочетания ОС и исполнений аппаратной компоненты (временные характеристики будут другими, но их соотношение между собой не изменится).

Данные временных затрат на ручное и автоматизированное тестирование функций безопасности нескольких программно-аппаратных СЗИ приведены на рис. 3.

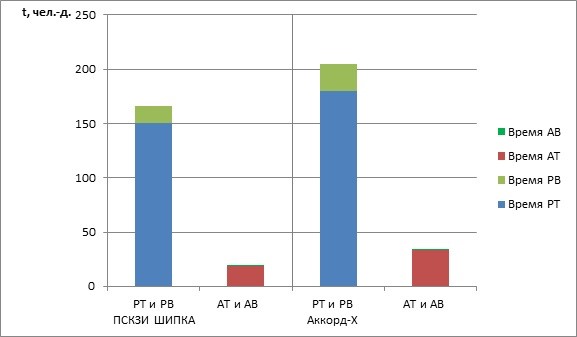

Рис. 3. Гистограмма временных затрат на ручное (РТ/РВ) и автоматическое (АТ/АВ) тестирование/верификацию средств защиты, реализующих функции безопасности различных видов

Изложенные аспекты подтверждают положительный количественный эффект от применения разработанных программ тестирования, в том числе с использованием вспомогательного средства тестирования – коммутатора USB-канала, для тестирования функций безопасности программно-аппаратных СЗИ.

Заключение

Таким образом, разработанный программно-аппаратный комплекс при вызове команд по управляемой коммутации СЗИ полностью эмулирует его физическое отключение и подключение к СВТ как на уровне питания, так и на уровне канала передачи данных. Коммутатор USB-канала совместно с комплексом программ «Тестирование функций безопасности программно-аппаратных средств защиты информации» можно использовать для автоматизации тестирования функций безопасности «мобильных» программно-аппаратных СЗИ, функционирующих в среде ОС СВТ, и имеющих USB-интерфейс подключения, достигая при этом существенного сокращения временных затрат.

Литература

1. Каннер Т.М., Обломова А.И. О выборе инструмента автоматизации тестирования для программно-аппаратных СЗИ // Вопросы защиты информации. Научно-практический журнал.— М., 2014.— № 4. — С. 34-36
2. Каннер (Борисова) Т.М., Кузнецов А.В. Проблемы тестирования СЗИ, функционирующих до старта ОС // Комплексная защита информации. Электроника инфо. Материалы XVIII Международной конференции 21–24 мая 2013 года, Брест (Республика Беларусь). 2013. — С. 114-115
3. Каннер (Борисова) Т.М., Обломова А.И. Способы автоматизации тестирования СЗИ, функционирующих в ОС, на примере ПСКЗИ ШИПКА // Комплексная защита информации. Электроника инфо. Материалы Электроника инфо. Материалы XVIII Международной конференции 21–24 мая 2013 года, Брест (Республика Беларусь). 2013. — С. 117-118
4. Каннер Т.М., Куваева К.А. Формирование подхода к автоматизации тестирования СЗИ, в конструктив которых входит флеш-память, функционирующих в ОС // Вопросы защиты информации. Научно-практический журнал. — М., 2014. — № 4. — С. 52-54
5. Каннер Т.М. Применимость методов тестирования ПО к программно-аппаратным СЗИ // Вопросы защиты информации. — М., 2015. — № 1. — C. 30-39
6. Kanner T. M. Applicability of Software Testing Methods to Software and Hardware Data Security Tools // Global Journal of Pure and Applied Mathematics. — 2016. — Vol. 12, no. 1. — Pp. 167–190

Автор: Каннер(Борисова) Т. М.

Дата публикации: 25.12.2017

Библиографическая ссылка: Каннер Т. М. Эффективность применения средств тестирования программно-аппаратных средств защиты информации // Вопросы защиты информации. — 2017. — № 2. — С. 9–13

---
